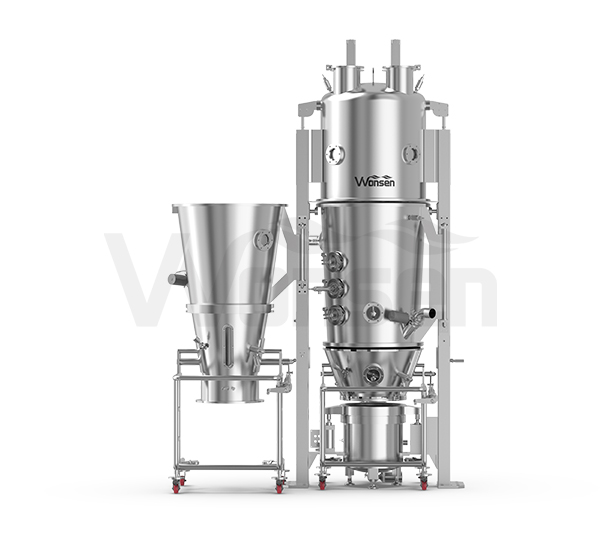

多功能流化床

具有混合、干燥、制粒、包衣等多種功能

此設備是制藥工業固體制劑生產中普遍使用的工藝設備之一。它具有混合、干燥、制粒、包衣等多種功能。同時在制藥、化工、食品等行業廣泛使用。

在線留言

工作原理

該機由頂噴系統、底噴系統、空氣處理系統、加熱系統、控制系統、排風除塵系統等組成。頂噴為制粒干燥功能，底噴為包衣功能，以上功能都在同一臺沸騰制粒機上實現，用戶可按實際生產工藝選配功能要求。

頂噴原理：

空氣經凈化加熱后，由引風機從流化床下部吸入，穿過物料料倉的分布板，使物料粉末粒子或是濕顆粒在原料容器中呈沸騰流化狀態；顆粒經過預熱和混合，使顆粒中水份蒸發，此過程不斷重復進行，形成理想的、均勻的干燥顆粒。

底噴包衣原理：

流化床包衣時，凈化的空氣穿過物料料倉的氣流分布板，使物料在原料容器內呈流化狀態，同時將包衣液霧化噴入，包裹在物料表面，反復包衣干燥至所需工藝要求。

特點

1.可實現一臺設備集頂噴制粒，底噴包衣功能；

2.設備具備密閉取樣功能；

3.進風加熱系統可選用電加熱或蒸汽加熱兩種方法；

4.進風系統配有穩定的溫度控制系統，控制在±1.5℃以內；

5.可有效的控制靜電現象；

6.采用PLC全自動控制系統；

7.完全符合藥品生產的GMP要求。

技術參數

項目Item　　　　　　　　　　型號Model		DPL-30	DPL-60	DPL-120	DPL-200	DPL-300
容器容積 Vessel volume（L）	底噴 Bottom spray	80	150	330	417	760
容器容積 Vessel volume（L）	頂噴 Top spray	100	220	330	577	980
生產能力Production capacity (kg/batch)	底噴 Bottom spray	15-20	15-30	50-80	60-100	100-190
生產能力Production capacity (kg/batch)	頂噴 Top spray	15-30	30-60	60-120	120-200	200-300
風機功率 Fan power（kw）		11	18.5/22	22/30	30/37	37/45
電加熱功率 Electric heating power（kw）		30	30	45	80	90
蒸汽壓力 Steam pressure（MPa）		0.4	0.4	0.4	0.4	0.4
蒸汽耗量 Steam consumption（kg/h）		180	300	360	420	481
壓縮空氣壓力Compressed air pressure(MPa)		0.4-0.6	0.4-0.6	0.4-0.6	0.4-0.6	0.4-0.6
壓縮空氣耗量 Compressed air consumption(m3/min)		0.6	0.9	1	1	1.5
主機重量Weight of mian machine(kg)		1200	1600	1800	2300	2500
外形尺寸 outline dimensions	H	3374	4353	4908	5040	5865
	φD	806	1106	1306	1306	1608
	W	984	1340	1540	1540	1840
